NTC热敏电阻器

【蜂耘网  电子电工】性能及特点

由于正、负两种温度系数的热敏电阻器的特性截然不同，所以相对应的用途也不一样。

(1)ntc热敏电阻器

ntc是英文negative temperature coefficient的缩写，其含义为负温度系数。ntc热敏电阻器的阻值随温度升高而减小(电阻值与温度变化成反比关系),其温度特性曲线如图(a)所示。ntc热敏电阻器是用锰、钴、镍、铜、铝等金属氧化物(具有半导体性质)或碳化硅等为主要原料，并采用陶瓷工艺制作而成。根据使用温度条件不同，ntc热敏电阻器可分为低温(-60～300℃)、中温(300～600℃)和高温(>600℃)3种。

ntc热敏电阻器的温度每升高1℃,阻值会减小1%～6%,阻值减小程度视不同型号而定。ntc热敏电阻器广泛应用于电冰箱、空调器、微波炉、电烤箱、复印机、打印机等家电及办公产品中，主要作为温度检测、温度补偿、温度控制、微波功率测量及稳压控制等使用。

（2)ptc热敏电阻

ptc是英文positive temperature coefficient的缩写，其含义为正温度系数。ptc热敏电阻器的阻值随温度升高而增大(电阻值与温度变化成正比关系),其温度特性曲线如图20-2(b)所示。ptc热敏电阻器是在钛酸钡(batio3)中掺入适量的稀土元素，并采用陶瓷工艺制作而成。

ptc热敏电阻器可分为缓慢型和开关型。缓慢型ptc热敏电阻器的温度每升高1℃,其阻值会增大0.5%～8%。开关型ptc热敏电阻器有一个转变点温度(又称居里点温度，钛酸钡材料ptc热敏电阻器的居里点温度一般为120℃),当温度低于转变点温度时，阻值较小，并且温度变化时阻值基本不变(相当于一个闭合的开关),一旦温度超过转变点温度，其阻值会急剧增大(相当于开关断开)。

缓慢型ptc热敏电阻器常用在温度补偿电路中。开关型ptc热敏电阻器由于具有开关性质，常用在开机瞬间接通后又马上断开的电路中，如彩电的消磁电路和冰箱的压缩机启动电路就用到开关型ptc热敏电阻器。目前，ptc热敏电阻器除了广泛应用于彩色电视机消磁电路、电冰箱压缩机启动电路及过热或过电流保护等电路外，还大量用于电驱蚊器、卷发器、电热垫和微型电暖器等小家电产品中。

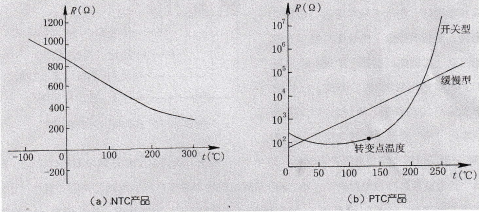

图热敏电阻器的温度特性曲线
